美和ロックのシリンダー交換を自分でする方法をプロの鍵屋が解説！

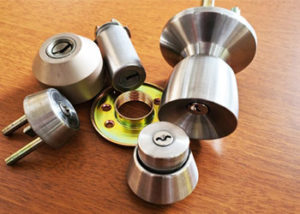

鍵のタイプを確認

購入した鍵が全ての扉に使えるわけではありません。同じメーカーや商品でも鍵には複数のタイプがあり、型番によってサイズや形が異なります。

鍵の型番やシリンダーの形状があっていなければ玄関や戸に取り付けることができないので、購入前にしっかりチェックしましょう。

また、錠前の種類によっては、シリンダーのみの交換ができない錠前も存在しますのでご注意ください（召合せ錠、キー・イン・ノブタイプの円筒錠、インテグラル錠など）。

鍵選びに自信がない方は、現行のものとメーカー・型番が全く同じシリンダーを購入すると良いでしょう。

詳しくは後述しますが、美和ロックの錠前であればドアの側面に「MIWA」の文字と型番の刻印があり、シリンダーはこの型番に対応しているものになります。

美和ロックの場合は3種類のシリンダーがありますので、防犯性能や鍵の管理方法を考慮して選ぶと良いでしょう。

一度購入した鍵は防犯上の観点から返品できず、間違ったものを購入すると無駄な出費になってしまいます。

サイズ選びや取り付け方法に不安がある方は鍵屋に依頼するのも1つの手です。鍵屋のキーレスキューサービスは最短即日で対応可能ですので、お気軽にご相談ください。

MIWAの鍵・シリンダーの種類一覧(オンラインカタログ参照)

ここでは、さまざまな錠前に使われることが多いシリンダーについて一覧にして解説します。

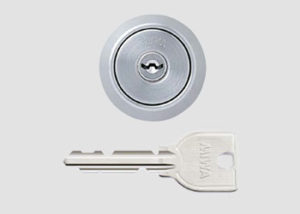

U9シリンダー

U9シリンダーは9枚の4段変化のタンブラー（障害物）と内筒の回転を制御する棒状のロッキングバーを備えたロータリーディスクシリンダーです。

タンブラーの切り欠きが揃うことでロッキングバーが切り欠きに移動し、内筒を回転させることができるようになります。

鍵違い数（解錠方法のパターン数のことで、多いほど不正解錠が難しいと考えられています。シリンダー内のピンやディスクといったタンブラーの数を増やすことで鍵違い数が増え、防犯性能が高くなります）は約1億5千万通りでピッキングにも強く、比較的安価で購入できます。

国内の建物で最もよく見かけるシリンダーのひとつで、鍵は旧型のディスクシリンダーに似た左右両側にギザギザがある刻みキーですが、複製には専用のキーマシンが必要と言われており、ホームセンター（日用雑貨店）などでは断られることもあります。

U9にそっくりなURシリンダーは現在廃番になっていますが、旧TOSTEM（現LIXIL）の扉に採用されていた時期があり、現在でもリクシルの公式オンラインストア（ホームページ）で、検索して購入することが可能です。

子鍵がU9とは違ってリバーシブルになっているのが特徴です。

U9は多くの合鍵が必要であったり、合鍵作成が容易にできた方が良い、といったユーザーに好まれるシリンダーで、防犯性能も高いことから、非常にコストパフォーマンスが高いシリンダーとして人気があります。

WRシリンダー

WRシリンダーは美和ロックが2023年４月に発表した新商品です。独自のリッジカット形状の子鍵で、シリンダー内にチリやホコリが入りにくい構造になっています。

2種類の5段変化のタンブラーが8列（合計16枚）配置されており、両サイドにロッキングバーを備えるダブルロッキングバー方式となっています。

また、アンチピッキングタンブラーを採用し、鍵違い数は1,525億通りと高い防犯性能を誇ります。

子鍵の作成はセキュリティカードに記載されたID番号と鍵番号を提示してメーカー発注が必要（セキュリティ認証IDシステム）になっており、鍵番号だけでは複製ができないようになっています。

PRシリンダー

PRシリンダーは4段変化のメインタンブラーと2段変化のサイドタンブラー、2種類のタンブラーを備えるディンプルシリンダーで、総タンブラー数は11枚になります。

高い耐久性能・防犯性能を誇り、鍵違い数は1,000億通りあります。

専用マシンがある鍵屋で子鍵の複製が可能になりましたが、オプションでセキュリティ認証IDシステムを選択することができます。

JNシリンダー

JNシリンダーは4段変化の水平ピンが11本、2段変化の斜めピンが10本の計2列21本の組み合わせによって出来たディンプルシリンダーです。

耐ピッキング性能にも優れており、鍵違い数は約172億通りあります。子鍵にKABAの刻印があることからもわかるように、ドルマカバ社のOEM商品です。

こちらもPRシリンダー同様、鍵屋で複製が可能ですが、セキュリティ認証IDシステムをオプションで選択することができます。

その他スマートロック・電子錠など

MIWAからは、テンキーやカードで施錠・解錠を行うスマートロックも販売されています。

この中の一つである「スマート電動サムターン PiACKⅢsmartシリーズ」という製品は、カードや暗証番号による開け閉めに加えて、退出後の自動施錠機能がある為、鍵を閉め忘れる心配がありません。

また、スマートフォン専用アプリ（MIWA Support）を使用することで、スマートフォンからの認証も可能です。

寸法を測る

鍵を交換するときは、ドアやドアノブ周りの寸法を測る必要があります。

寸法やサイズの測り方を間違えると、鍵やドアノブの取り付けが出来ないこともあるので、購入時は寸法がわかった上で商品の選択をしないといけません。

計測する箇所は以下の通りです。

1. フロントプレートの横幅
2. フロントプレートの縦幅
3. バックセット（シリンダーの中心からドアの端までの長さ）
4. ビスピッチ（フロントプレートのネジからネジの長さ）
5. ドアの厚み

自分で交換用の鍵を用意するときは、必ず上記箇所を計測することを忘れないように注意しましょう。

美和ロックのLA（DA）用シリンダーを自分で交換する方法

LAは箱錠（ケースロック）で、デッドボルト（かんぬき）とラッチボルト（仮締めボルト）を備えています。

錠ケース本体にはシリンダーやサムターン、レバーハンドルなどの部品を取り付けて使用します。

ケースロックには設置方法に応じて、戸の表面に設ける「面付型」と戸に埋め込む「掘込型」が存在し、LAは掘込型になります。

初心者でも交換作業が比較的簡単ですが、LAに該当する品番は大変多く、フロントプレートの刻印から判断する必要があります。

フロントプレートの刻印
13LA	AFF	AL	AL-02	AL3M	ALA
DA	DAF	DASP	DH	DV	DVF
FE	FG	LA	LAF	LAG	LAMA
LASP	MH.LH	LV	LVF	PA	PA-01
PASP	PG	PGA	PPA	WLA	WLH
MALS	1DVF

フロントプレートに上記のいずれかの刻印がある場合は、LA（DA）用シリンダーが対応しています。商品名には「MIWA LA（DA）用取替シリンダーU9」などと記載されていますので、あとはドアの厚みや色を選んで購入します。

交換手順は以下の通りです。

1.フロントプレート部分を固定している上下のビスをドライバーで外します。

2.フロントプレートを外すと、シリンダーを固定しているピンが4箇所露出するので、ペンチやマイナスドライバーなどの工具を用いてシリンダーを押さえながら室外側のピンを2箇所引き抜きます。

3.シリンダーが外れたら、交換用のLAシリンダーを切り込みに合わせて錠ケースに押し込みます。

4.ピンの先端が室内側に向くようにピンを入れます。

5.ラッチのボルトの斜面部分が室内側に向くように調整し、フロントプレートをビスで固定する。

下記記事でもシリンダー交換について解説しています。併せてご覧ください。

美和ロックのPMKシリンダー・RAシリンダーを自分で交換する方法

PMKとRAは「面付型」の箱錠で、錠前本体がドアの室内側に取り付けられています。

面付錠は取り付けが容易で強度と防犯性能が高いため、マンションなどの集合住宅の玄関ドアに多く採用されています。

扉への掘り込みがありませんので、品番を確認する際は室内側についている錠ケースを見て下さい。

PMKであればMIWA 75PM，RAであればMIWA 85RAあるいはMIWA 82RAといった刻印が見られるはずです。

PMKには旧型のものがありますが、室内の刻印がMIWA 75PMであればシリンダーだけ交換できる新型のタイプになります。

こちらはシリンダー直径が24.5mm とされていますので、念のため計測しておきましょう。もし28.5mm ある場合は旧型のPMKですので、錠前一式の交換が必要になります。

交換手順は以下の通りです。

1.錠ケースを固定している四隅のビスを外し、錠ケースを取り外します。

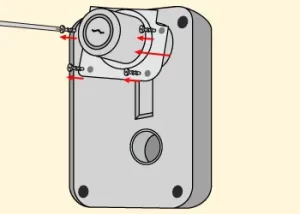

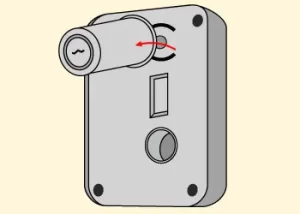

2.シリンダーの根元回りにあるビスを4ヶ所外し、シリンダーを引き抜きます。

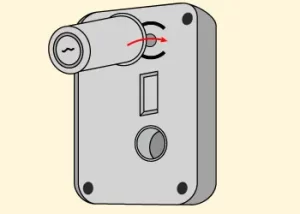

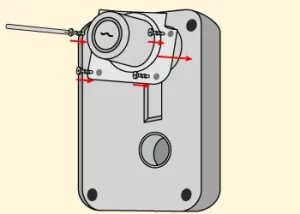

3.新しいシリンダーを取り付け、ビスを4ヶ所固定します。

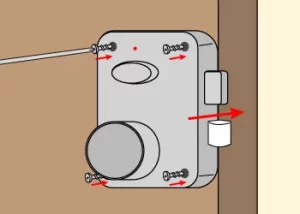

4.室内側のドアに錠ケースを取り付けビスで固定します（※初めにビスを仮止めし、バランスを見ながら固定しましょう）。

5.動作を確認して問題なければ完了です。

美和ロックのLSPシリンダーを自分で交換する方法

LSPは堀込型のケースロックでレバーハンドルがセットになっていることが多いようです。

下記の刻印がフロントプレートに見られるものは全てLSP用で交換が可能です。

「＋」がついているものは、上下同一のプッシュプル錠のように二箇所にシリンダーがあるタイプです。主錠＋補助錠の順で記載されています。主錠は上部、補助錠は下部の錠ケースになります。

フロントプレートの刻印
LE	LE-01	LE-11	LE-14	TESP	TE-01	TE-02	TE-07
LZSP	PESP	GAE	GAA	GAF	TE	FE	LSP
SWLSP	FESP	QDD835	QDD876	LE-03	08FE	08LEF	TE-03
LESP	QDC-17+QDC-19	QDC-17+QDC-18	PESP+TE08	LE01+TE01	GAE+TE02	LZSP+TE07	TE02+TE02
GAF+FE	GAB+TE-09

交換手順は以下の通りです。

1. 室内側のサムターンを固定しているビス2本を室外側のシリンダーを持ちながら外し、サムターンとシリンダ―を取り外します。
2. 室外側に新しいシリンダー、室内側にサムターンを取り付け、サムターンをビスで2ヵ所固定します。
3. 動作に問題なければ完了です。

美和ロックのNDZ／NDRシリンダーを自分で交換する方法

NDZおよびNDRは面付本締錠というデッドボルトのみのシンプルな構造の補助錠で、室内側に取り付けられるため、バールでのこじ開けがしづらく防犯性能が高い錠前です。

また、後付け可能で取付けも難しくないことからマンションの補助錠として採用されていることが多いです。

どちらも外見は大変よく似た補助錠なのですが、NDZはシリンダーのみの交換はできず、室内側の面付箱錠も一緒に取り替える必要がある一方で、NDRは一部を除いてシリンダーのみの交換が可能です。

NDZもNDRも他の面付箱錠と同じように室内側の錠ケース本体に「NDZ」や「NDR」と刻印された型番があります。

型番の刻印の他に、シリンダー直径が異なるというのもこの2つの面付本締り錠の特徴で、NDZは35～38mm、NDRは31～35mm という違いがあります。

NDRは廃番商品になるため、新規でNDZ型に交換する場合はドアの切り欠き穴の直径を広げる必要があるのでご注意ください。

交換手順は以下の通りです。

1. 室内側の錠ケースを固定しているビスを４ヶ所外します（※錠ケースを持ちながらビスを外しましょう）。
2. 錠ケースを外すと固定プレート（座金）が露出するので、シリンダーのみを交換する場合は、中央の斜め２ヶ所の大きいビスだけを外します。
3. そのままシリンダーが取り外せるようになったら、シリンダー部分のみを新しいものに差し替えて、ビスで再び固定します。
   ※ドアの厚みやシリンダーの種類によってはテールピースを切らなければいけないことがあるのでご注意ください。テールピースを切る幅は、付属の取付説明書をご確認ください。
4. 錠ケースを戻したらシリンダー交換が完了します。最後に動作確認を実施してください。

美和ロックのPSSL09-1LSを自分で交換する方法

PSSLシリーズは召合せ錠と呼ばれる錠前で、引き違い戸の召し合わせ部分（室内側と室外側の戸が重なる真ん中の部分）に使われ、室内側と室外側の錠前にある鎌が連結することで施錠されます。

特徴は現在使っている鍵が廃番になっている場合でも、PSSLシリーズであれば交換可能な「万能型召合せ錠」であるところです。

そして、鍵穴周辺が蓄光素材になっているため夜でも施解錠がしやすく、防犯サムターンを採用することで不正解除にも強い錠前となっています。

召し合わせ錠は取り付け位置の調整が難しく、取り付けができたとしても施解錠ができない可能性がありますので、取り付けや交換が不安な方は鍵屋に依頼しましょう。

交換手順は以下の通りです。

1. 室内側の内部化粧座（錠前のカバー）を固定しているビスを外し、内部化粧座と錠前を外します。
2. 室外側の外部化粧座を固定しているビスを外し、外部化粧座と錠前を外します。
3. 室外側の錠前と外部化粧座を取り付けてビスを仮止めします。
   ※後で室内側の錠前と高さや位置を調整します。
4. 室内側の錠前と内部化粧座を取り付けてビスを仮止めします。
5. 室内側の内部化粧座にある穴に付属のピンを通して外部化粧座まで貫通させます。
   ※貫通させることができると室内側の錠前と室外側の錠前の高さや位置が同じになります。
6. ピンを貫通させたままの状態で室内側の内部化粧座を本締めします。
7. 室外側の外部化粧座を本締めし、さらに上下にビスを固定します。
8. 施解錠、サムターンが作動するか動作確認をして下さい。

美和ロックのシリンダー交換を鍵屋に依頼するメリット

美和ロック（MIWA）は日本国内で圧倒的なシェアを誇る鍵メーカーであり、そのシリンダー構造は高性能かつ複雑です。

そのため、専門知識や適切な工具がなければ交換作業は容易ではありません。作業中に内部構造を破損させてしまえば、鍵が正常に作動しなくなる恐れもあるため、知識に自信がない場合は無理をせずプロに任せる方が賢明です。

美和ロックのシリンダー交換を鍵屋に依頼する最大のメリットは、製品の仕様や型番に応じた正確な判断と作業が受けられる点です。

鍵屋は美和ロック純正部品の在庫を持ち、型番LSP、U9、PRなどに適したシリンダーを即時で提供可能なケースが多くあります。

また、防犯性の高いディンプルキーや逆マスター仕様など、用途に応じた最適な製品を提案してもらえる点も見逃せません。

さらに、作業完了後には動作確認やアフターサポートを行ってくれることが多く、不具合が生じた際も安心して対応を任せることができます。

コスト以上に、確実な仕上がりと防犯性を確保できる点で、鍵屋への依頼は高い価値を持つと言えるでしょう。

美和ロックのシリンダー交換を鍵屋に依頼したときの費用相場

鍵交換を検討する際は、実際にどのくらいの費用がかかるのか料金の目安を知っておくと安心です。

しかし、料金相場は依頼する鍵屋によって異なります。

そのため、依頼の際は作業見積もりを作成してくれる鍵屋に依頼し、事前の見積もりを確認すると良いでしょう。

以下で、鍵交換を鍵屋に依頼した場合の適正な相場をご紹介します。

シリンダー	相場
ピンシリンダー・ディスクシリンダー	作業費￥11,000～＋部品代￥5,500～11,000
ディンプルキーシリンダー	作業費￥11,000～＋部品代￥16,500～27,500
ロータリーディスクシリンダー	作業費￥11,000～＋部品代￥11,000～22,000
プッシュプル錠	作業費￥11,000～＋部品代￥11,000～27,500
インテグラル錠	作業費￥11,000～＋部品代￥5,500～16,500
引き戸錠	作業費￥11,000～＋部品代￥5,500～16,500

シリンダー交換の費用相場については下記記事で詳しく解説しています。併せてご覧ください。

信頼できる鍵屋の選び方

信頼できる鍵屋を選ぶには、まず「防犯設備士」などの資格保有者が在籍しているかを確認することが重要です。国家資格ではありませんが、一定の技術力を証明する基準となります。

次にチェックしたいのが料金体系で、作業前に無料で見積もりを提示してくれる業者は安心感があります。

追加料金の有無やキャンセル料の設定も、トラブル回避のために事前確認が欠かせません。

さらに、施工事例が多いところは、それだけ多くの方に選ばれてきた証でもあるので、安心できる材料の一つです。

詳しくは下記記事で解説していますので併せてご覧ください。

賃貸マンションの鍵を交換

施工エリア	千葉県柏市
使用部品	美和ロック U9
料金	44,000円（税込）
施工時間	20分

詳細：鍵を紛失してしまったので、防犯のため玄関の鍵を交換してほしいとのご相談がありました。
現場を確認すると、ALPHA社のFBロックが使われておりました。お客様は原状回復が可能かどうか気にされていたので、シリンダーのみで交換できる美和ロック社のU9に交換しました。

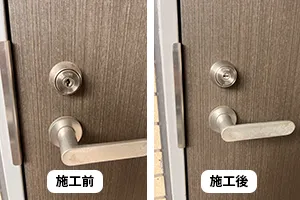

防犯性の高い鍵に交換

施工エリア	兵庫県西宮市
使用部品	美和ロック PR LA.CY(ST)
料金	32,780円（税込）
施工時間	15分

詳細：中古マンションを購入しましたが玄関の鍵が防犯性が低いタイプだったので交換したく連絡しました、とのことです。玄関の鍵を確認したところ、美和ロック社のディスクシリンダーという既に廃盤になった鍵がついていました。今回は美和ロック社のPRというディンプルキーに交換しました。

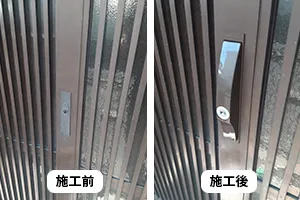

引っ越し先の引き戸の鍵交換

施工エリア	東京都渋谷区
使用部品	美和ロック PS-SL09
料金	35,000円（税込）
施工時間	40分

詳細：引っ越し先の玄関の鍵交換のご相談です。現在付いているものは、鍵を差し込んでから奥に押して回す旧式タイプのものでしたので、押し込む必要のない使いやすいタイプをおすすめしました。
今回取り付けた美和ロック社のPS-SL09は防犯性が高くて使いやすく、引き戸では一番のおすすめです。
